INTRODUCCIÓN
Al comenzar la expansión de la pandemia COVID19, desde el FabLab Xtrene nos pusimos a documentarnos en las soluciones makers que se estaban desarrollando en España y en Europa y fusionando dos diseños diferentes, donde a uno de ellos le añadimos los extremos desarrollados por Josef Prusa, llegamos a nuestro diseño basado.

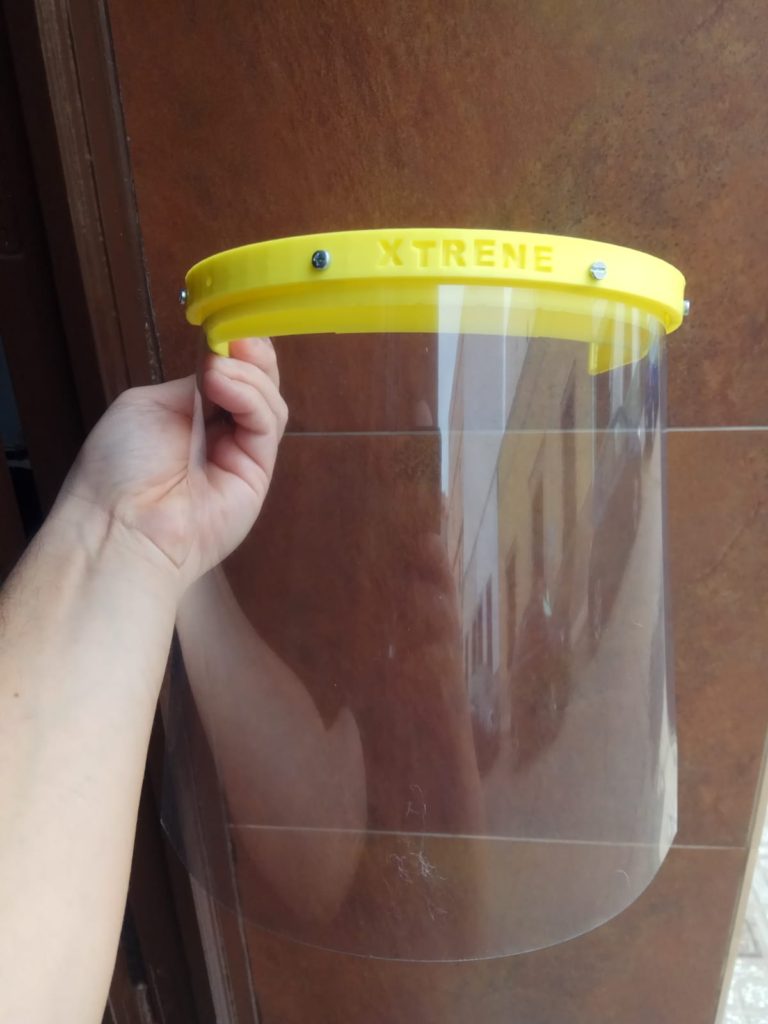

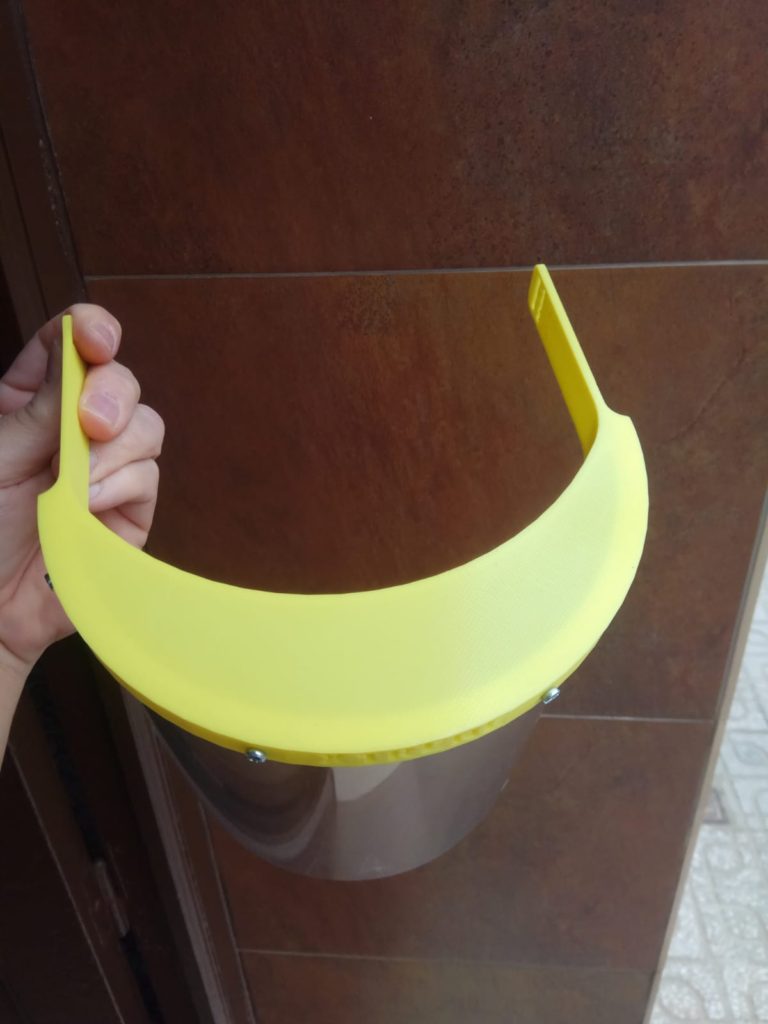

Este protector facial ha sido desarrollado mediante impresión 3D. Se compone de la visera impresa en PLA, una lámina de PVC de 180-200 micras, para sujetar la lámina se usa tornillería de 1 cm de longitud y de métrica 4 (Este hecho se debe a que era el material con el que contábamos en el FabLab para desarrollar las primera unidades) y una cinta elástica que permite sujetar la visera a la cabeza de la persona que lo usa.
El resultado es una visera bastante robusta fácil de montar y desmontar que permite desinfectar de una forma sencilla la pantalla de PVC o la visera al completo.
DISEÑO

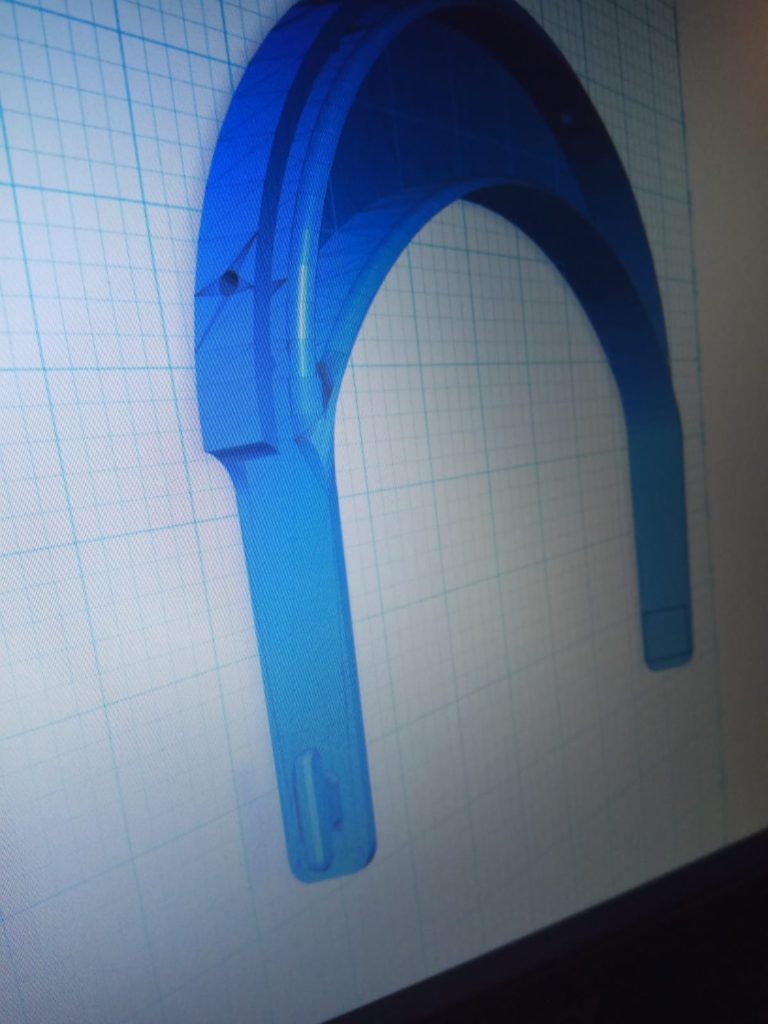

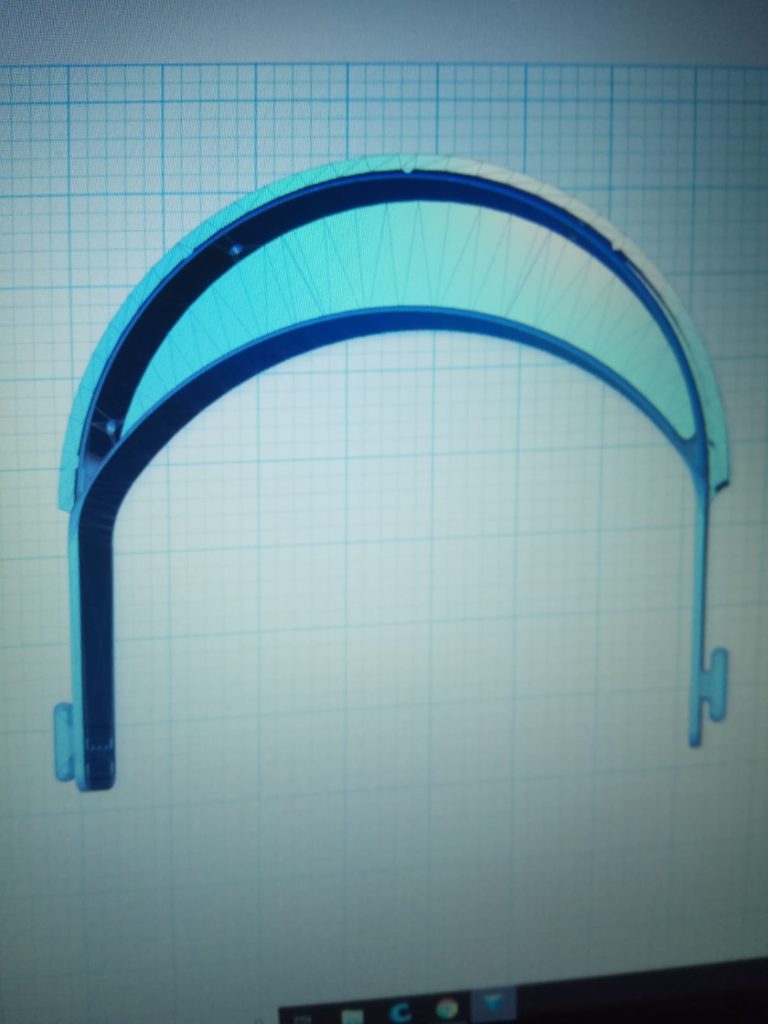

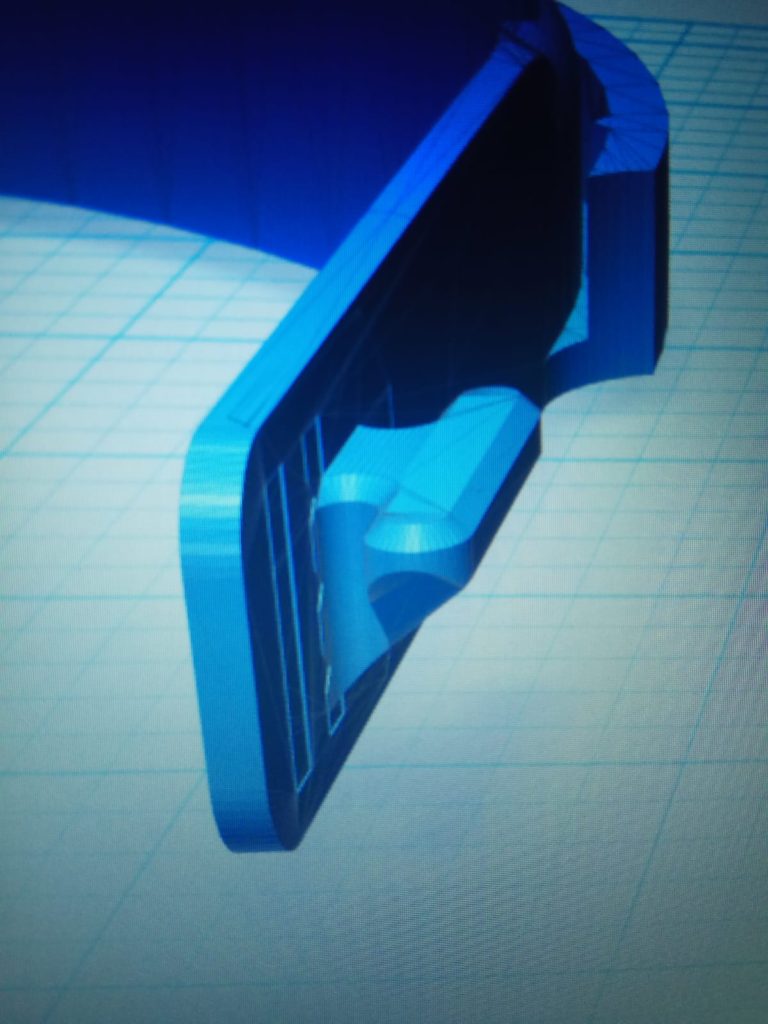

El diseño de la visera fue realizado en el software 123Design, actualmente software no disponible y que ha sido integrado dentro de tinkercad.
FABRICACIÓN

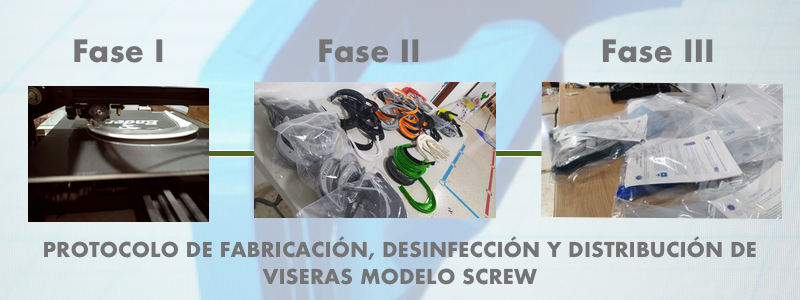

La fabricación de la visera tiene diferentes fases de trabajo hasta que se termina su desarrollo completo. Este dispositivo no es un EPI (Equipo de Protección Individual) homologado, nuestra intención al desarrollarlo fue proporcionar a los profesionales que ejercían su labor diaria de un elemento que permitiera darles más seguridad que la mascarilla y que permitiera proteger la cara al completo, ganando tiempo mientras llegaban los EPIs homologados que debían cubrir esas necesidades.

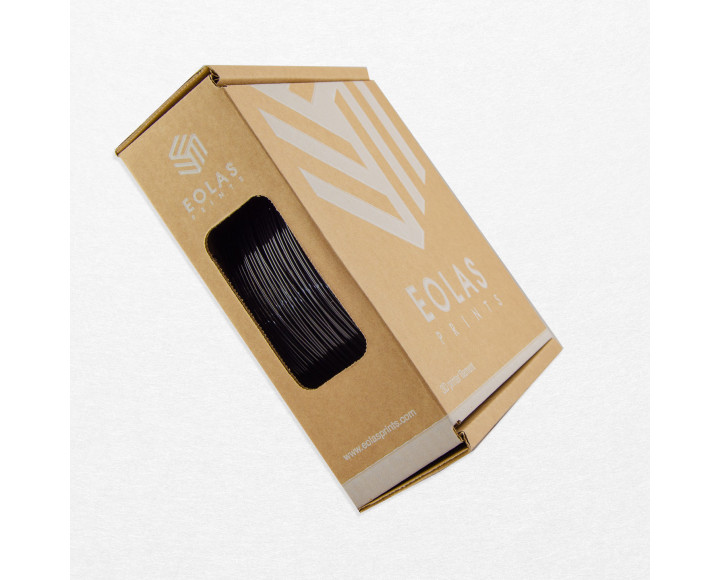

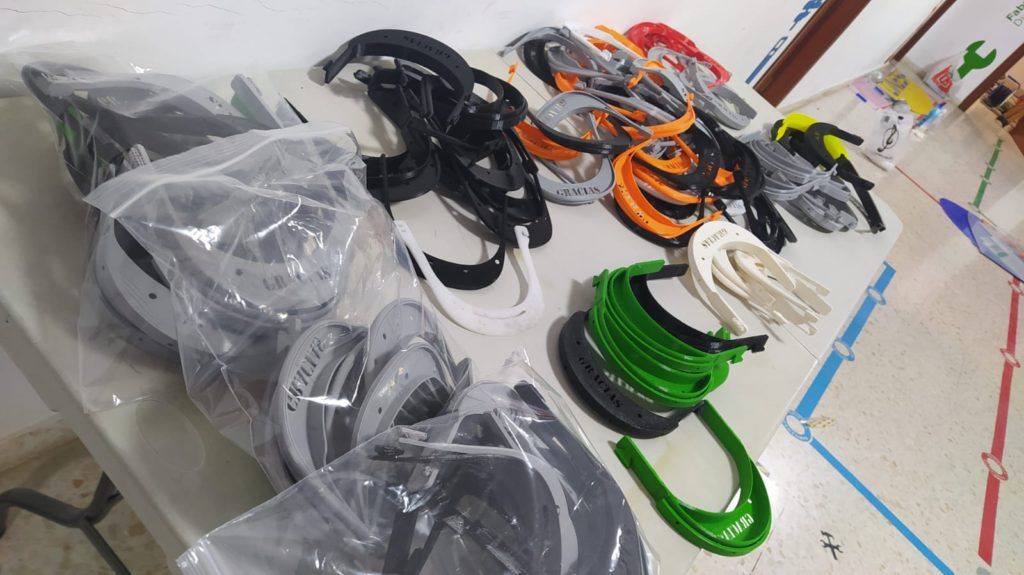

El proceso de fabricación se ha desarrollado mediante impresoras de tecnología aditiva FDM y usando para ello el PLA Premium del fabricante español EOLAS PRINTS que dispone de certificación europea «Food Contact Certificate» para uso alimenticio y uso con población infantil, debido a que el contenido de origen biológico del material es superior al 99%, convirtiéndolo en apto para la producción de envases alimenticios de acuerdo con los criterios del Reglamento Europeo y totalmente compatible con el uso tópico, por lo que también es apto para la producción de juguetes y envases. Por este motivo consideramos que este material era el óptimo para desarrollar soluciones destinadas al sector sanitario o asistencial.

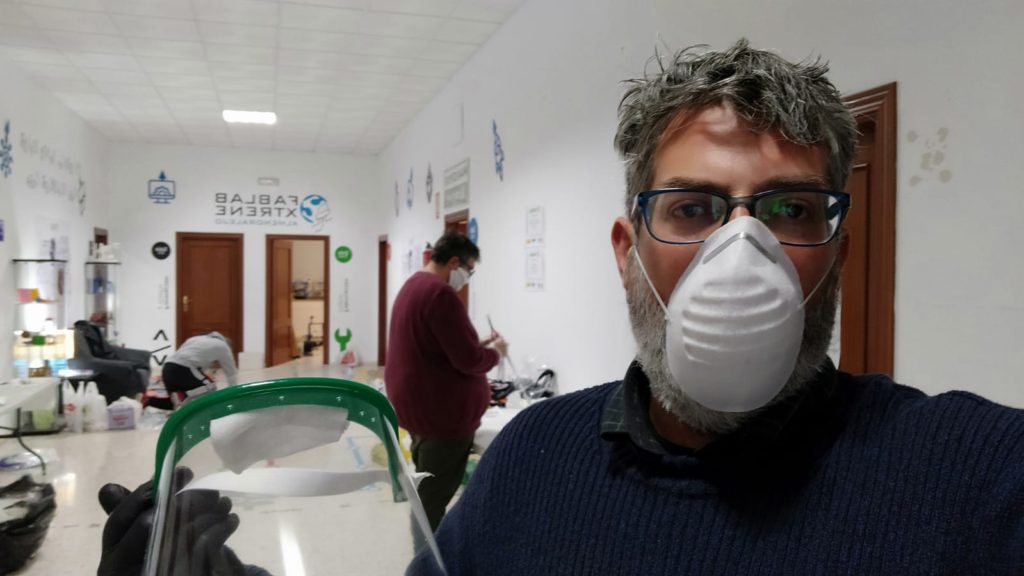

Tras ese primer proceso de fabricación, el protocolo de trabajo diseñado por el equipo del FabLab Xtrene nos llevaba a la fase de desinfección. Es importante indicar que durante todos los procesos el equipo de trabajo utilizaba guantes y mascarillas, manteniendo las distancias de más de 2 metros de separación entre los diferentes miembros del equipo. Para realizar esta fase de desinfección se consultó con el personal sanitario para ver como se podía realizar de la mejor forma posible y se nos recomendó introducir las viseras durante 1 hora en una mezcla que disponía de dos medidas de lejía y ocho medidas de agua, para ello dispusimos en el FabLab de un tanque de agua donde sumergir las viseras producidas y solicitadas a través del fomulario google que el grupo de Telegram @Viseras_Extremadura había generado, también recibimos pedidos directos de personas de la localidad que al conocer la iniciativa nos solicitaban material o a través de personas conocidas.

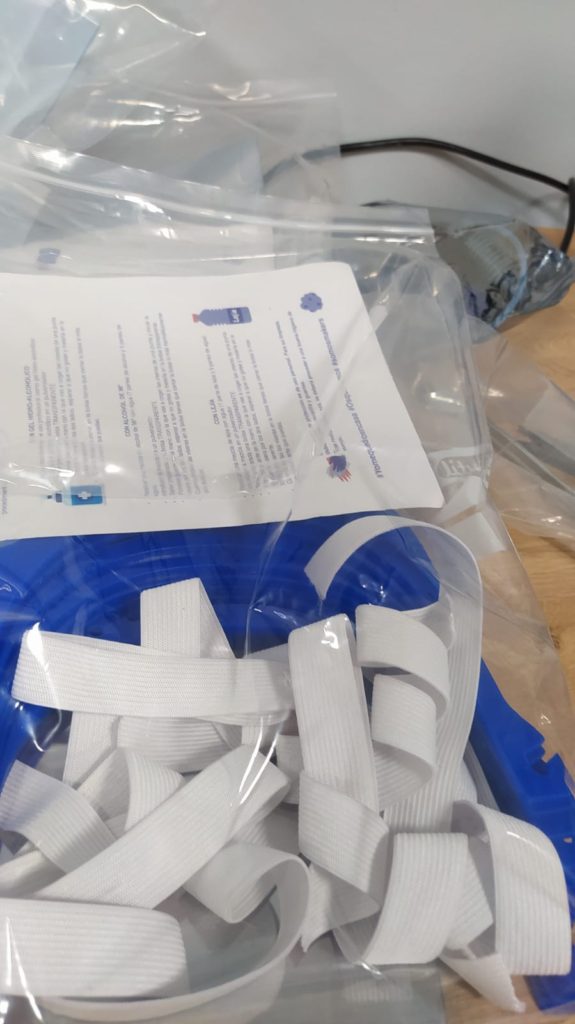

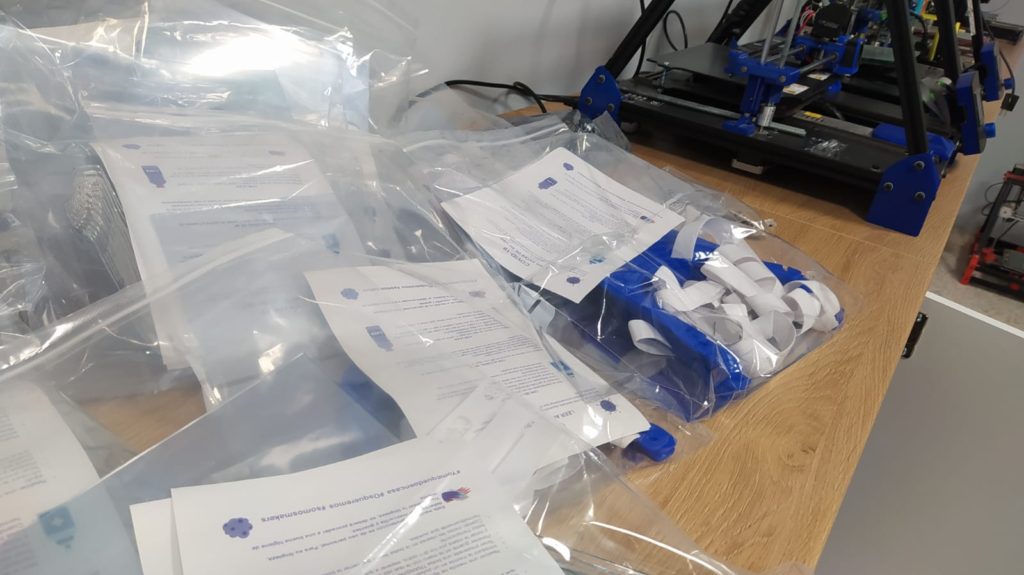

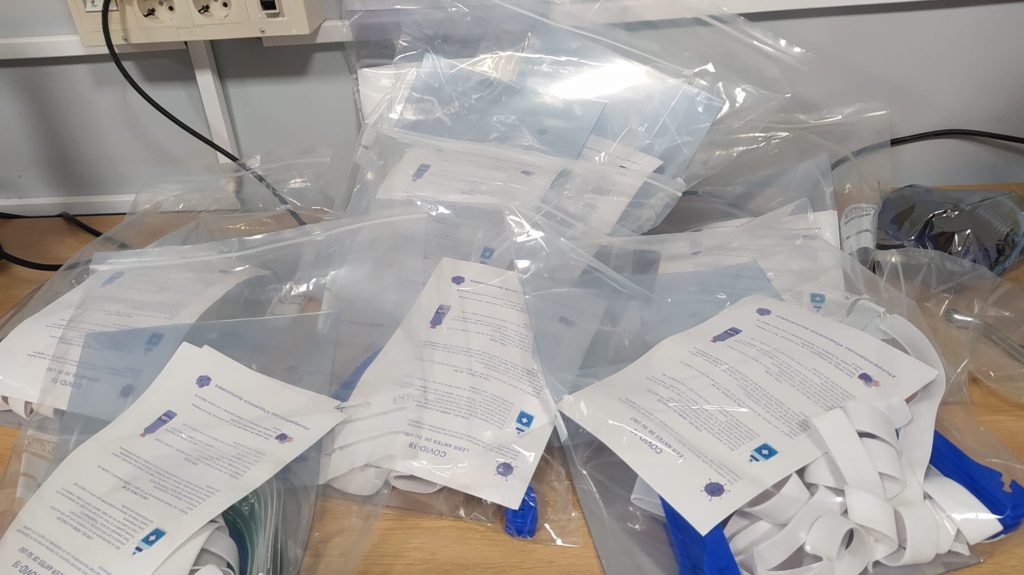

La tercera fase era la de embalaje, en esta última se realizaba el empaquetado de las viseras en paquetes de 10 unidades desinfectadas a las que se le añadían el resto de componentes necesarios para realizar el montaje en destino, es decir, diez láminas de PVC de 180-200 micras, diez piezas de cinta elástica de dimensiones 12×1,5 cms y cuarenta tornillos de 10 mms de longitud con sus respectivas tuercas de métrica 4.
RECOMENDACIONES DE DESINFECCIÓN
Este material ha sido fabricado siguiendo las máximas condiciones de higiene posibles, pero por la seguridad de todas las personas destinatarias se recomendaba seguir unos procesos de desinfección dependiendo del procedimiento a usar:
1.- CON GEL HIDRO-ALCOHÓLICO
- Abrir el desinfectante de uso profesional como gel hidro-alcohólico.
- Introducir el gel en un pulverizador.
- Tener preparada una bolsa transparente.
- Ponerse guante en la mano con la que se va a coger la visera de una punta y rociar la visera por los dos lados, esperar a qué no gotee y meterla en la bolsa transparente.
- Cuando metas las viseras en la bolsa tienes que cerrar la bolsa lo más herméticamente que puedas.
2.- CON ALCOHOL DE 96º
- Realizar una mezcla de alcohol de 96º con agua (7 partes de alcohol y 3 partes de agua).
- Introducir la mezcla en un pulverizador.
- Tener preparada una bolsa transparente.
- Ponerse guante en la mano con la que se va a coger la visera de una punta y rociar la visera por los dos lados, esperar a qué no gotee y meterla en la bolsa transparente.
- Cuando metas las viseras en la bolsa tienes que cerrar la bolsa lo más herméticamente que puedas.
3.- CON LEJÍA
- Realizar una mezcla de lejía con agua (8 partes de agua y 2 partes de lejía).
- Introducir el gel en un pulverizador.
- Tener preparada una bolsa transparente.
- Ponerse guante en la mano con la que se va a coger la visera de una punta y rociar la visera por los dos lados, esperar a qué no gotee y meterla en la bolsa transparente.
- Cuando metas las viseras en la bolsa tienes que cerrar la bolsa lo más herméticamente que puedas.
Este es el vídeo tutorial de montaje de este protector facial Screw.
